Revêtement électrophorétique gris spécial haut - dissimulation de substrat de pénétration de natation une meilleure

Solution pour la peinture d'électrophorèse de voiture électrique.

Lancement de produit

L'Electrocoat HLS-5701LB/HLS-5750 époxyde cationique gris pour l'automobile est le revêtement électrophorétique de la 7ème génération recherché et développé par HLS Paint (Shanghai) Co., Ltd. en coopération avec le groupe industriel chimique international de l'Allemagne HS. Il représente la technologie moderne du revêtement électrophorétique cathodique qui est favorable à l'environnement avec la propriété et le coût bas élevés. Un tel revêtement ne contient pas le métal lourd comme l'avance, l'étain, le cadmium et le mercure etc. C'est un deux-composant, résine eau-dispersée, en attendant, il a rentré des caractéristiques des produits précédents, et peut adapter la tôle d'acier galvanisée parfaitement, presque peut être appliqué au revêtement de base de tout le métal, comme : la tôle d'acier froide et laminée à chaud, la tôle d'acier galvanisée, les produits en aluminium, la feuille d'alliage de zinc-aluminium et l'acier inoxydable couvrent etc.

Caractéristiques du produit ce montrées ci-dessous : 

1. Propriétés anti-corrosives fortes, bon bord d'objet de résistance de jet de sel

2. Plénitude de revêtement de la bonne, meilleure dissimulation de substrat

3. Le bain a l'anti-rétrécissement fort et la capacité contre la pollution

Le fournisseur principal

Proportion et méthode remplissantes de réservoir :

Préparation de Bath de ⑴

Rapport :

Résine 1200,00

Pâte 300,00

NHF-02 10,00

DI water 1500,00

Total 3010,00

États de maturation de ⑵

Quantité d'échantillon : 3000~3500g
Conteneur : 5L (diamètre 16cm)

La température de réservoir : 28-30 ℃

Temps : 24~48Hr

Conditions mélangées : diamètre 8cm (vitesse 200rpm) de roue à aubes

(3) conditions de revêtement

Panneau expérimental : plaque d'acier laminée à froid phosphatée

La température de réservoir : 30±2℃

Rapport de Polonais : A/c = 1/2 | 1/4

Distance des électrodes : 15cm

Temps d'ED : Pour immerger complètement 1-3 minutes (début doux de 20 secondes)

États de cuisson : minute du ℃× (de 170-180) (20-30) (maintenant la température des pièces enduite)

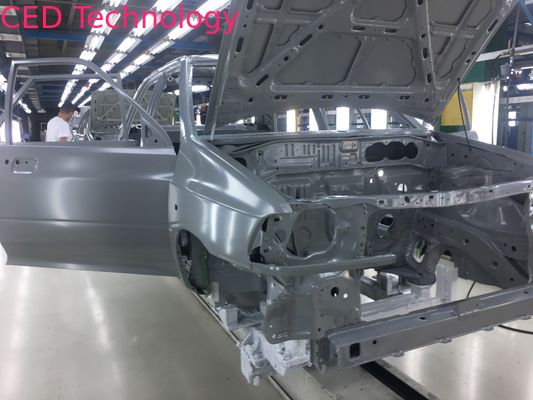

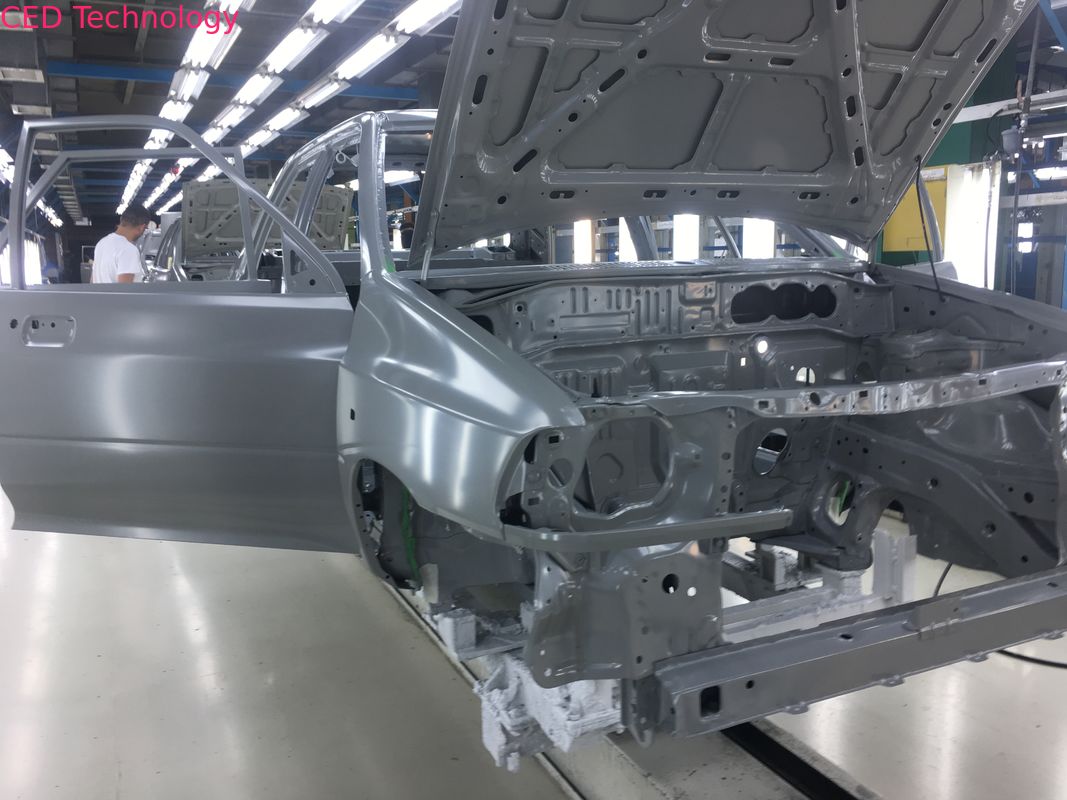

Site de production de client :
